AD中进行集体操作的方法
阅读量:323 次
发布时间:2019-03-04

本文共 413 字,大约阅读时间需要 1 分钟。

在进行AD原理图绘制或PCB设计时,经常需要对一批对象执行相同的操作。例如,调整多个Pad的长度、切换模块电路组件的层数、或统一批量修改电阻封装尺寸等操作。手动操作确实效率低下,于是使用SCH Inspector和PCB Inspector等工具显得尤为重要。以下是操作步骤说明:

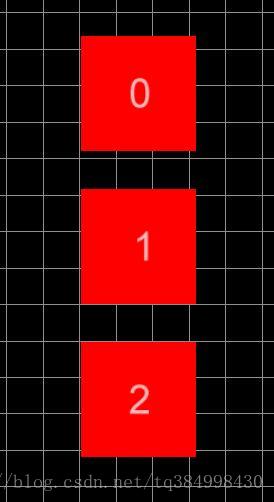

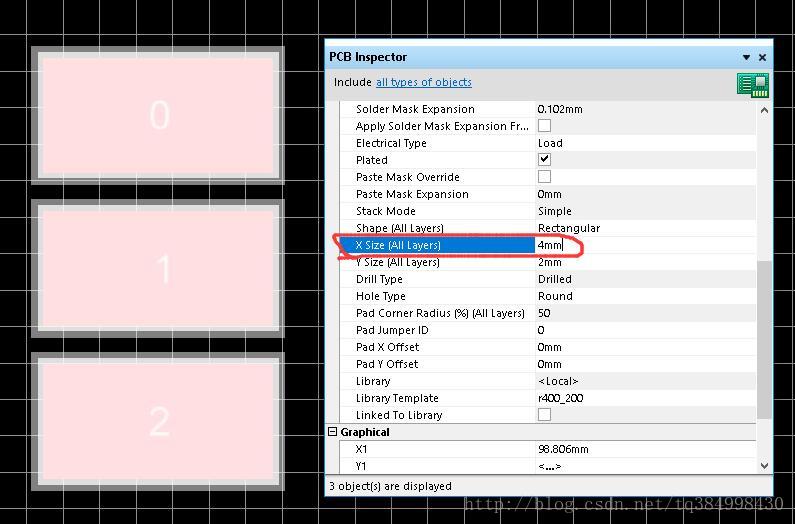

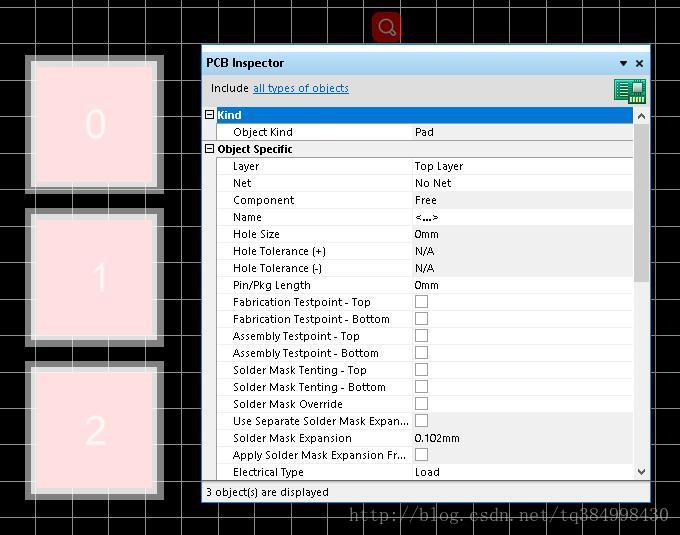

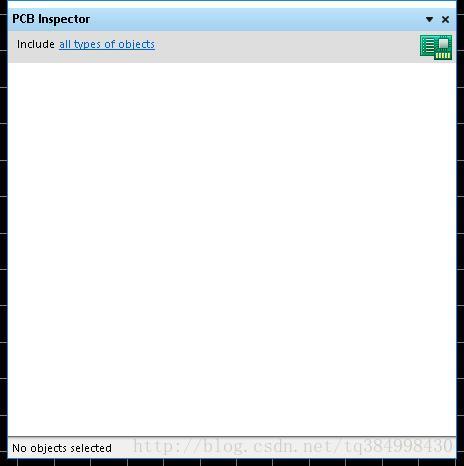

打开SCH Inspector或PCB Inspector工具时,通常会从PCB文件中选择需要操作的焊盘。创建三个焊盘后,系统会自动识别这些焊盘的共同属性。在属性编辑界面中,可以选择修改X Size属性,将默认值2mm改为4mm。输入修改后,系统会自动应用到所有选中的焊盘上。

这种方法简化了批量属性修改的工作流程。在处理原理图或封装库时,可以按照类似步骤对所需对象执行统一操作,但需注意只能修改选中对象共有的属性,避免影响其他组件。

总之,利用SCH Inspector和PCB Inspector等工具,实现批量属性修改显著提升了工作效率。
